Các Bộ Phận Cấu Tạo Của Máy Khoan Rút Lõi Bê Tông

Máy khoan rút lõi bê tông là thiết bị chuyên dụng dùng để khoan tạo lỗ trên bê tông, tường gạch, sàn, dầm hoặc các kết cấu công trình cần độ chính xác cao. Trước khi mua máy khoan rút lõi, người dùng không chỉ nên quan tâm đến công suất, đường kính khoan hay thương hiệu, mà còn cần hiểu rõ cấu tạo của máy để chọn đúng thiết bị, vận hành ổn định và hạn chế sự cố trong quá trình thi công.

Về cơ bản, máy khoan rút lõi bê tông gồm 4 cụm chính: cụm động cơ, cụm mũi khoan, cụm chân đế và hệ thống cố định – dẫn hướng. Mỗi bộ phận đảm nhận một vai trò riêng, nhưng khi kết hợp lại sẽ tạo nên khả năng khoan chính xác, giữ máy vững và giúp mũi khoan đi đúng phương trong quá trình làm việc.

1. Vì sao cần hiểu cấu tạo trước khi mua máy khoan rút lõi?

Với thợ công trình, máy khoan rút lõi không phải là thiết bị mua theo cảm tính. Một chiếc máy tốt cần có động cơ khỏe, chân đế chắc, thanh ray ổn định, cơ cấu siết giữ an toàn và khả năng tương thích với nhiều đường kính mũi khoan khác nhau.

Nếu chỉ nhìn vào công suất mà bỏ qua kết cấu chân đế, độ cứng của ray dẫn hướng hoặc khả năng cố định máy, người dùng có thể gặp các vấn đề như khoan bị rung, lệch tâm, kẹt mũi, mòn răng nhanh hoặc đường khoan không đều.

Do đó, trước khi mua máy khoan rút lõi, việc nắm được từng bộ phận cấu tạo sẽ giúp người dùng đánh giá thiết bị thực tế hơn, đặc biệt với các công việc khoan xuyên sàn, khoan dầm, khoan tường kỹ thuật, thi công điện nước, điều hòa, PCCC hoặc cơ điện công trình.

2. Tổng quan cấu tạo máy khoan rút lõi bê tông

Một bộ máy khoan rút lõi bê tông hoàn chỉnh thường bao gồm phần thân máy, mũi khoan rút lõi và hệ chân đế cố định. Trong đó, phần thân máy tạo lực quay, mũi khoan thực hiện quá trình cắt vật liệu, còn chân đế giúp cố định toàn bộ thiết bị để đường khoan đi thẳng và ổn định.

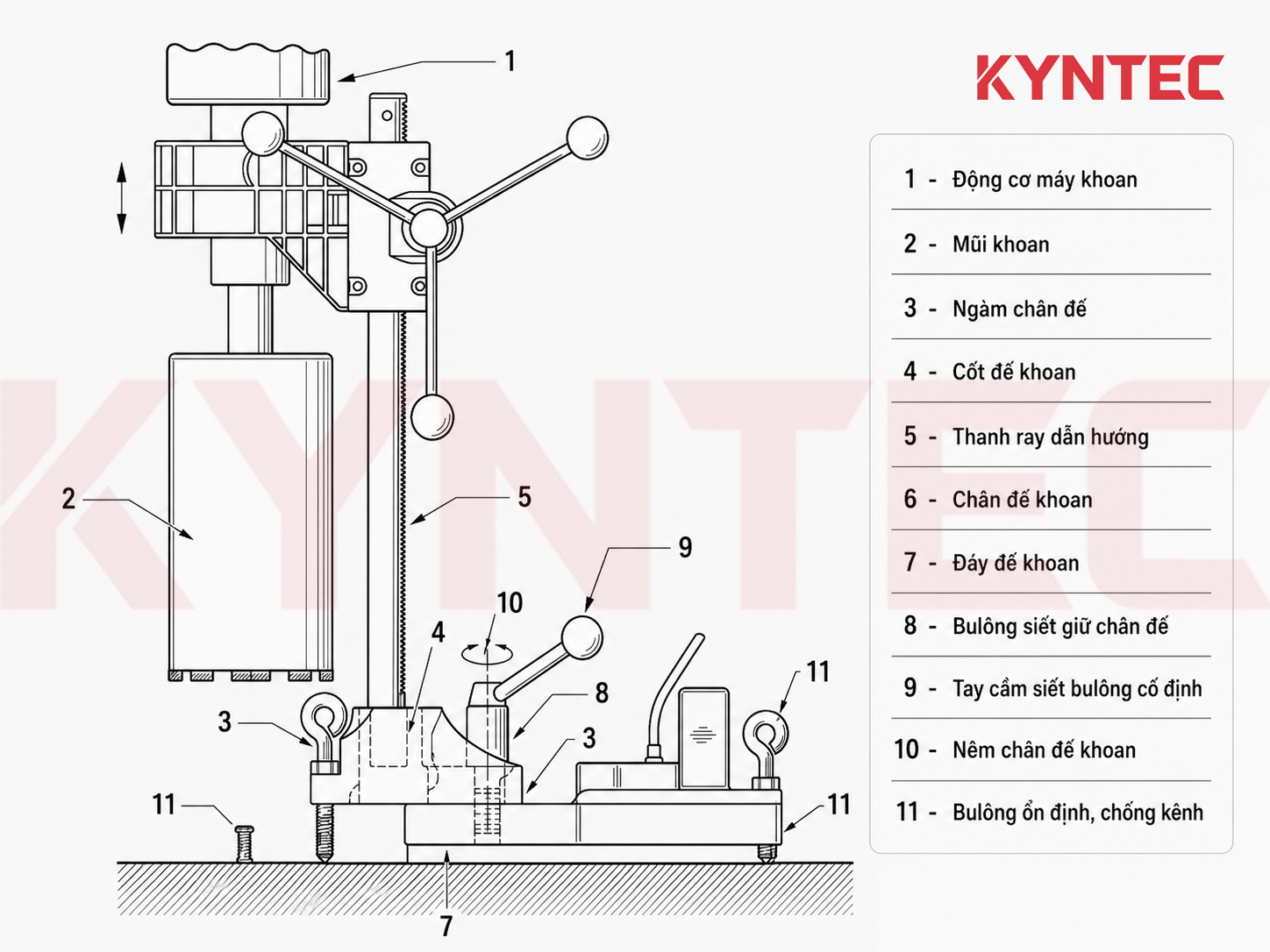

Dựa theo sơ đồ cấu tạo, máy khoan rút lõi bê tông gồm 11 bộ phận chính:

1. Động cơ máy khoan rút lõi bê tông
2. Phần mũi khoan rút lõi bê tông
3. Ngàm chân đế khoan rút lõi bê tông
4. Cốt đế khoan rút lõi bê tông
5. Thanh ray dẫn hướng mũi và thân khoan rút lõi bê tông
6. Phần chân đế khoan rút lõi bê tông
7. Phần đáy đế khoan rút lõi bê tông
8. Bulông siết giữ chân đế
9. Tay cầm siết bulông cố định chân đế
10. Nêm chân đế khoan rút lõi bê tông
11. Bulong ổn định, chống kênh cho khoan rút lõi bê tông

3. Chi tiết 11 bộ phận cấu tạo của máy khoan rút lõi bê tông

3.1. Động cơ máy khoan rút lõi bê tông

Động cơ là bộ phận tạo lực quay cho máy khoan rút lõi bê tông. Đây là phần quyết định trực tiếp đến khả năng làm việc của máy, đặc biệt khi khoan bê tông dày, bê tông cốt thép hoặc sử dụng mũi khoan đường kính lớn.

Khi chọn mua máy, người dùng cần quan tâm đến công suất động cơ, tốc độ vòng quay, khả năng làm việc liên tục và độ ổn định khi tải nặng. Với nhu cầu thi công chuyên nghiệp, động cơ cần đủ khỏe để duy trì lực khoan đều, hạn chế tình trạng hụt lực, nóng máy hoặc giảm tốc khi gặp vật liệu cứng.

Một động cơ tốt không chỉ giúp khoan nhanh hơn, mà còn góp phần bảo vệ mũi khoan, giảm áp lực lên người vận hành và tăng độ ổn định cho toàn bộ quá trình thi công.

3.2. Phần mũi khoan rút lõi bê tông

Mũi khoan rút lõi bê tông là bộ phận tiếp xúc trực tiếp với vật liệu. Đây là phần thực hiện nhiệm vụ cắt bê tông, tạo lỗ và lấy lõi vật liệu ra khỏi bề mặt thi công.

Mũi khoan rút lõi thường có dạng ống trụ rỗng, phần đầu được thiết kế để cắt vật liệu. Tùy nhu cầu thực tế, người dùng có thể chọn các đường kính mũi khác nhau để khoan lỗ luồn ống nước, ống điện, ống điều hòa, đường ống kỹ thuật hoặc các vị trí chờ trong công trình.

Khi sử dụng, cần chọn mũi khoan phù hợp với công suất máy, vật liệu cần khoan và độ sâu lỗ khoan. Mũi quá lớn so với khả năng của máy có thể khiến động cơ bị quá tải, còn mũi kém chất lượng dễ mòn nhanh, khoan chậm và làm đường khoan không đẹp.

3.3. Ngàm chân đế khoan rút lõi bê tông

Ngàm chân đế là bộ phận giúp liên kết và giữ ổn định cụm chân đế với các chi tiết cố định khác. Bộ phận này góp phần đảm bảo máy không bị xê dịch trong quá trình khoan.

Khi máy hoạt động, lực xoắn từ động cơ và lực cản từ bê tông có thể làm thiết bị rung hoặc lệch nếu chân đế không được cố định chắc. Ngàm chân đế tốt sẽ giúp toàn bộ hệ khoan giữ được độ vững, đặc biệt khi khoan trên bề mặt đứng, khoan ngang hoặc khoan ở vị trí khó thao tác.

Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ an toàn và độ chính xác của đường khoan.

3.4. Cốt đế khoan rút lõi bê tông

Cốt đế khoan rút lõi bê tông là phần chịu lực và đóng vai trò liên kết giữa chân đế với cụm thân máy. Bộ phận này giúp duy trì vị trí làm việc của máy, đồng thời giữ cho quá trình di chuyển lên xuống của thân khoan diễn ra ổn định.

Cốt đế cần có độ cứng tốt, hạn chế cong vênh và đảm bảo khả năng chịu tải khi máy hoạt động. Nếu cốt đế yếu hoặc lắp không chắc, thân máy có thể bị rung, gây ảnh hưởng đến độ thẳng của lỗ khoan.

Với người đang có nhu cầu mua máy khoan rút lõi, nên kiểm tra kỹ phần cốt đế và khả năng liên kết giữa cốt đế với chân đế, vì đây là khu vực chịu lực quan trọng trong quá trình vận hành.

3.5. Thanh ray dẫn hướng mũi và thân khoan rút lõi bê tông

Thanh ray dẫn hướng là bộ phận giúp thân máy di chuyển lên xuống theo một trục cố định. Nhờ có thanh ray, mũi khoan có thể đi thẳng vào vật liệu, hạn chế tình trạng lệch tâm hoặc rung lắc trong quá trình khoan.

Đây là một trong những bộ phận quan trọng nhất đối với độ chính xác của máy khoan rút lõi bê tông. Thanh ray càng chắc, độ rơ càng thấp thì thao tác khoan càng ổn định. Ngược lại, nếu ray yếu, mòn hoặc bị lỏng, mũi khoan có thể bị đảo, làm đường khoan không tròn đều.

Khi chọn máy, người dùng nên ưu tiên các mẫu có thanh ray cứng cáp, cơ cấu trượt mượt và khả năng khóa giữ chắc chắn.

3.6. Phần chân đế khoan rút lõi bê tông

Chân đế là khung chịu lực chính của máy khoan rút lõi bê tông. Bộ phận này giúp máy đứng vững trên bề mặt thi công, đồng thời tạo điểm tựa để thân máy và mũi khoan làm việc ổn định.

Trong thực tế công trình, chân đế phải chịu lực rung, lực ép và lực xoắn khi mũi khoan tiếp xúc với bê tông. Vì vậy, chân đế cần được thiết kế chắc, có khả năng cố định tốt và không bị biến dạng khi vận hành.

Một bộ chân đế ổn định sẽ giúp người thợ kiểm soát máy tốt hơn, đặc biệt khi khoan các lỗ lớn hoặc khoan sâu trong thời gian dài.

3.7. Phần đáy đế khoan rút lõi bê tông

Đáy đế là phần tiếp xúc trực tiếp với mặt sàn, mặt tường hoặc bề mặt cần khoan. Đây là khu vực giúp phân bổ lực và tạo độ bám cho toàn bộ chân đế.

Đáy đế cần đủ rộng, phẳng và chắc để hạn chế tình trạng kênh, lắc hoặc trượt trong quá trình làm việc. Với các bề mặt không bằng phẳng, người thợ cần điều chỉnh thêm bằng nêm hoặc bulông ổn định để chân đế được cân bằng trước khi khoan.

Khi mua máy khoan rút lõi, không nên bỏ qua phần đáy đế, vì một thiết bị có đáy đế yếu sẽ khó đảm bảo độ ổn định khi khoan ở công trình thực tế.

3.8. Bulông siết giữ chân đế

Bulông siết giữ chân đế có nhiệm vụ khóa và cố định chân đế vào vị trí làm việc. Bộ phận này giúp hạn chế sự dịch chuyển của máy trong quá trình khoan, đặc biệt khi gặp bê tông cứng hoặc khoan bằng mũi đường kính lớn.

Trước khi vận hành, người thợ cần kiểm tra bulông siết đã được cố định chắc chưa. Nếu bulông lỏng, chân đế có thể bị rung, làm ảnh hưởng đến độ chính xác của lỗ khoan và gây nguy hiểm trong quá trình thi công.

Đây là chi tiết cần được kiểm tra thường xuyên, nhất là với các máy phải di chuyển nhiều giữa các vị trí thi công.

3.9. Tay cầm siết bulông cố định chân đế

Tay cầm siết bulông giúp người vận hành thao tác siết, nới hoặc điều chỉnh lực cố định chân đế dễ dàng hơn. Nhờ bộ phận này, quá trình lắp đặt máy tại công trình trở nên nhanh và thuận tiện hơn.

Tay cầm cần có độ chắc chắn, dễ cầm nắm và truyền lực tốt. Nếu tay cầm yếu hoặc khó thao tác, việc cố định chân đế sẽ mất nhiều thời gian, đặc biệt trong các vị trí khoan hẹp hoặc trên cao.

Với đội thợ thi công thường xuyên, một cơ cấu siết thuận tiện sẽ giúp tiết kiệm thời gian chuẩn bị và tăng hiệu quả làm việc.

3.10. Nêm chân đế khoan rút lõi bê tông

Nêm chân đế được dùng để điều chỉnh, kê hoặc cân chỉnh chân đế khi bề mặt thi công không hoàn toàn bằng phẳng. Bộ phận này giúp máy đạt được vị trí ổn định hơn trước khi bắt đầu khoan.

Trong thực tế, sàn bê tông, tường hoặc vị trí thi công có thể không phẳng tuyệt đối. Nếu không cân chỉnh kỹ, chân đế dễ bị kênh, làm máy rung và khiến mũi khoan đi lệch. Nêm chân đế giúp xử lý vấn đề này một cách đơn giản nhưng hiệu quả.

Trước khi khoan, người thợ nên kiểm tra độ cân bằng của chân đế và dùng nêm khi cần thiết để đảm bảo máy đứng vững.

3.11. Bulông ổn định, chống kênh cho khoan rút lõi bê tông

Bulông ổn định, chống kênh có nhiệm vụ tinh chỉnh độ cân bằng của chân đế. Đây là bộ phận quan trọng khi máy làm việc trên bề mặt không đều hoặc khi cần khoan chính xác ở vị trí cố định.

Khi được điều chỉnh đúng, các bulông chống kênh sẽ giúp chân đế tiếp xúc chắc hơn với bề mặt thi công, hạn chế rung lắc và giữ cho mũi khoan đi đúng trục.

Ngược lại, nếu bỏ qua bước căn chỉnh này, máy có thể bị nghiêng nhẹ, dẫn đến đường khoan không đều, mũi nhanh mòn hoặc khó kiểm soát khi khoan sâu.

4. Nguyên lý hoạt động cơ bản của máy khoan rút lõi bê tông

Máy khoan rút lõi bê tông hoạt động dựa trên sự kết hợp giữa lực quay của động cơ, lực tiến của thân máy theo thanh ray dẫn hướng và khả năng cắt vật liệu của mũi khoan rút lõi.

Khi vận hành, động cơ truyền chuyển động quay đến mũi khoan. Người thợ điều khiển thân máy di chuyển dần theo thanh ray để mũi khoan ăn vào bê tông. Trong quá trình này, chân đế giữ toàn bộ máy ổn định, còn các bulông và nêm có nhiệm vụ chống kênh, chống lệch và giữ máy đúng vị trí.

Với các công việc khoan bê tông, nước làm mát thường được sử dụng để giảm nhiệt cho mũi khoan, hạn chế bụi và giúp quá trình cắt vật liệu diễn ra ổn định hơn. Vì vậy, ngoài cấu tạo cơ khí, người dùng cũng cần quan tâm đến cách vận hành, cấp nước và bảo dưỡng mũi khoan sau khi sử dụng.

5. Lưu ý khi mua máy khoan rút lõi bê tông

Khi mua máy khoan rút lõi, người dùng nên đánh giá thiết bị dựa trên nhu cầu thi công thực tế thay vì chỉ nhìn vào một thông số riêng lẻ. Một chiếc máy phù hợp cần đáp ứng được đường kính khoan thường dùng, tần suất làm việc, loại vật liệu cần khoan và điều kiện công trình.

Đối với thợ thi công cơ điện, điện nước, điều hòa hoặc PCCC, nên ưu tiên máy có động cơ ổn định, chân đế chắc, thanh ray dẫn hướng cứng cáp và cơ cấu siết giữ dễ thao tác. Với công trình cần khoan lỗ lớn hoặc làm việc liên tục, cần chọn máy có khả năng chịu tải tốt hơn để hạn chế nóng máy và giảm rủi ro hư hỏng.

Ngoài ra, người dùng cũng nên kiểm tra khả năng thay thế mũi khoan, phụ kiện đi kèm, chế độ bảo hành và đơn vị cung cấp. Đây là những yếu tố ảnh hưởng trực tiếp đến chi phí sử dụng lâu dài sau khi mua máy.

6. Những lỗi thường gặp khi sử dụng máy khoan rút lõi bê tông

Trong quá trình sử dụng, nhiều sự cố không đến từ chất lượng máy mà đến từ việc lắp đặt và vận hành chưa đúng. Một số lỗi phổ biến gồm: chưa siết chặt chân đế, không căn chỉnh bulông chống kênh, chọn mũi khoan không phù hợp, ép máy quá mạnh hoặc không dùng nước làm mát khi cần thiết.

Những lỗi này có thể làm mũi khoan nhanh mòn, máy rung mạnh, đường khoan lệch hoặc động cơ bị tải nặng. Vì vậy, trước khi thi công, người thợ nên kiểm tra lại toàn bộ chân đế, thanh ray, mũi khoan, bulông siết và độ ổn định của máy.

7. Kết luận

Hiểu rõ cấu tạo máy khoan rút lõi bê tông giúp người dùng chọn máy chính xác hơn, vận hành an toàn hơn và khai thác thiết bị hiệu quả hơn trong công trình thực tế. Mỗi bộ phận, từ động cơ, mũi khoan, chân đế, thanh ray dẫn hướng cho đến bulông chống kênh, đều có vai trò riêng trong việc tạo nên một đường khoan ổn định và chính xác.

Trước khi mua máy khoan rút lõi, người dùng nên xem xét kỹ nhu cầu thi công, đường kính khoan, độ ổn định của chân đế, chất lượng thanh ray và khả năng làm việc của động cơ. Chọn đúng máy ngay từ đầu sẽ giúp tiết kiệm thời gian, giảm chi phí sửa chữa và nâng cao hiệu quả thi công.
