Đầu gài mũi đục bê tông: SDS Plus, SDS Max, đầu lục giác khác nhau thế nào?

Khi lựa chọn máy đục bê tông, người dùng thường quan tâm đến công suất, lực đập hoặc trọng lượng mà bỏ qua hai yếu tố quyết định hiệu suất thi công: chuẩn đầu gài và loại mũi đục. Việc chọn sai chuẩn chuôi hoặc sai biên dạng mũi sẽ làm suy giảm tốc độ phá dỡ, khiến động cơ nhanh quá nhiệt và tăng hao phí sức lao động.

1. Bản chất và nhiệm vụ của đầu gài máy đục

Đầu gài không chỉ là cơ cấu giữ mũi đơn thuần mà đóng vai trò là khớp nối động học. Trong chu trình vận hành, đầu gài thực hiện đồng thời các nhiệm vụ:

1. Khóa giữ chuôi mũi chống tuột văng ra ngoài.
2. Cho phép mũi trượt tự do tịnh tiến dọc trục để tiếp nhận toàn bộ động năng từ piston và búa đập.
3. Chịu ứng suất uốn, xoắn và rung động tần số cao liên tục từ vật liệu phản hồi lại.
4. Hỗ trợ tháo lắp phụ kiện nhanh chóng trên công trường.

2. So sánh chuyên sâu: SDS Plus, SDS Max và Đầu lục giác

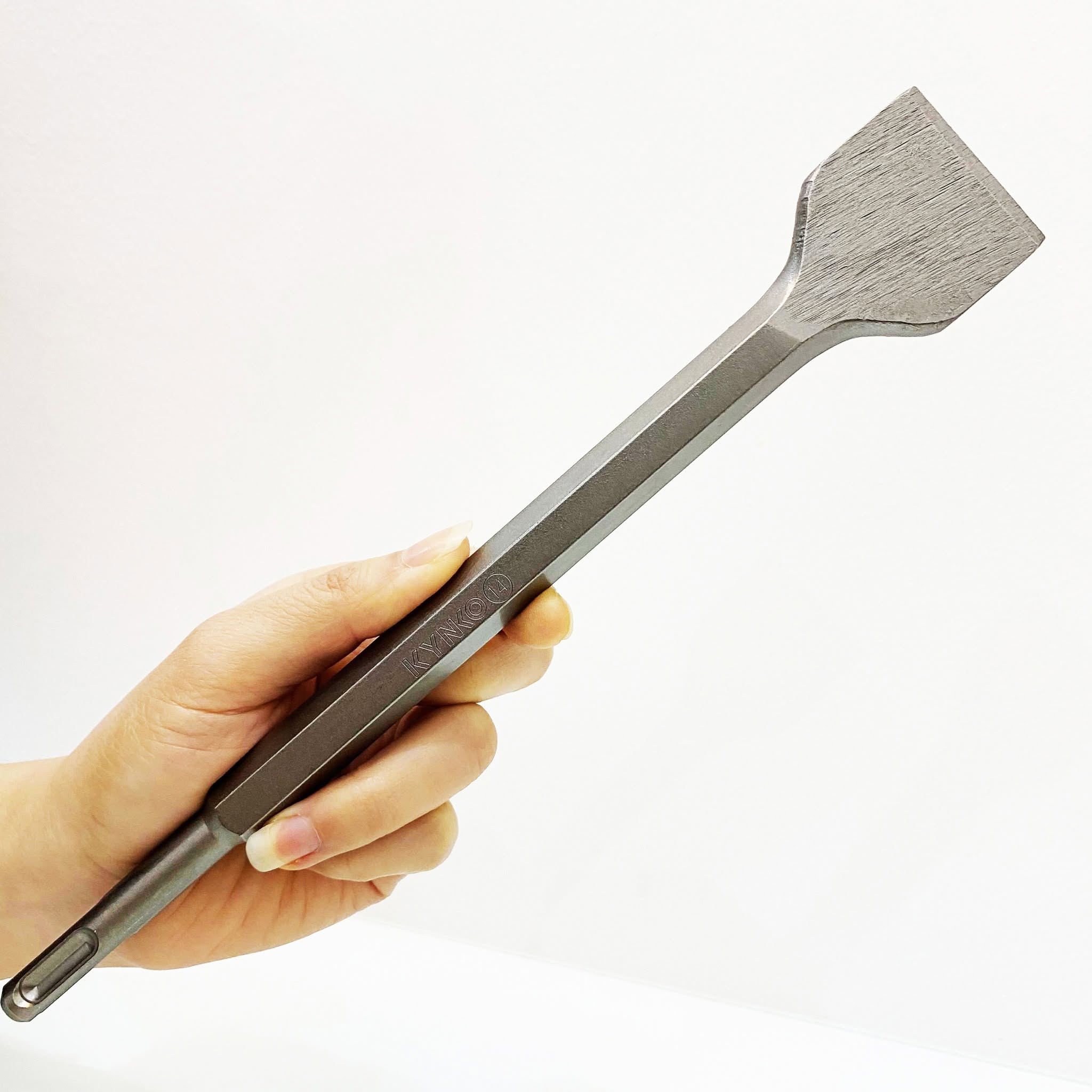

SDS Plus: Linh hoạt, cơ động cho tải nhẹ

• • Đặc tính: Chuôi đường kính nhỏ (10 mm), trang bị 2 rãnh mở truyền động và 2 rãnh kín khóa bi. Thường tích hợp trên máy khoan búa, máy khoan bê tông 3 chức năng.

  • Ưu điểm: Trọng lượng máy nhẹ, dễ thao tác ở vị trí trên cao hoặc không gian hẹp; phụ kiện phổ thông, giá thành hợp lý.

  • Hạn chế: Tiết diện tiếp xúc nhỏ nên giới hạn khả năng chịu tải va đập. Không dùng cho máy phá công suất lớn vì dễ gãy chuôi hoặc phá hỏng cụm bi khóa.

  • Ứng dụng: Khoan cấy tắc kê, lắp đặt cơ điện (MEP), đục tỉa tường gạch, đục rãnh vữa nhẹ.

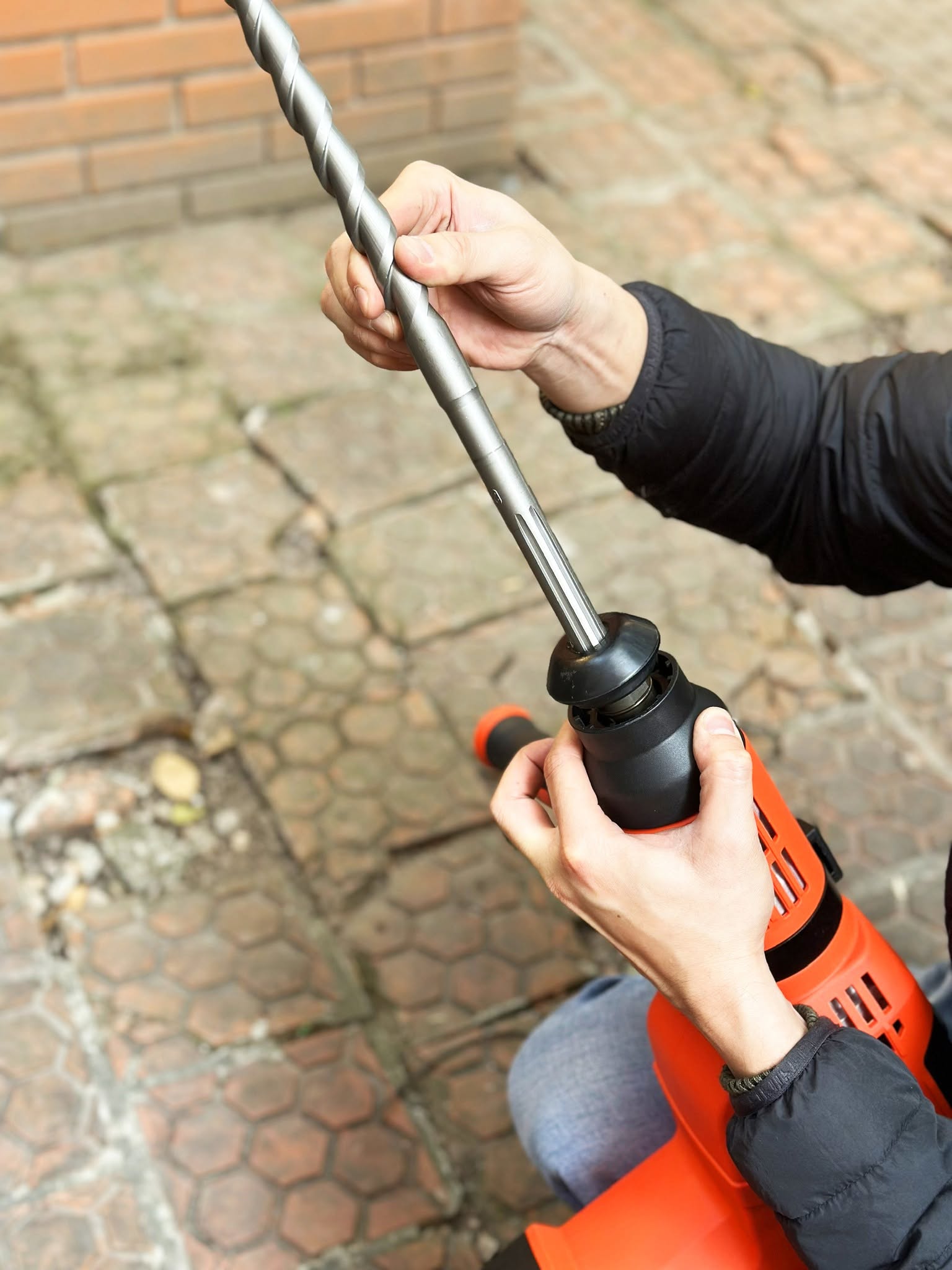

SDS Max: Chuẩn công nghiệp cho tải nặng và liên tục

• • Đặc tính: Chuôi đường kính lớn (18 mm), diện tích tiếp xúc truyền lực rộng, cấu tạo rãnh sâu và dày dặn hơn.

  • Ưu điểm: Phân bổ ứng suất va đập tối ưu, chịu được xung lực lớn từ piston cỡ trung và lớn, giảm hiện tượng tập trung ứng suất gây gãy mỏi kim loại.

  • Hạn chế: Trọng lượng thiết bị cao hơn đáng kể so với dòng SDS Plus.

  • Ứng dụng: Phá dỡ tường đặc, đục nền bê tông, khoan rút lõi/khoan lỗ đường kính lớn trong xây lắp kết cấu.

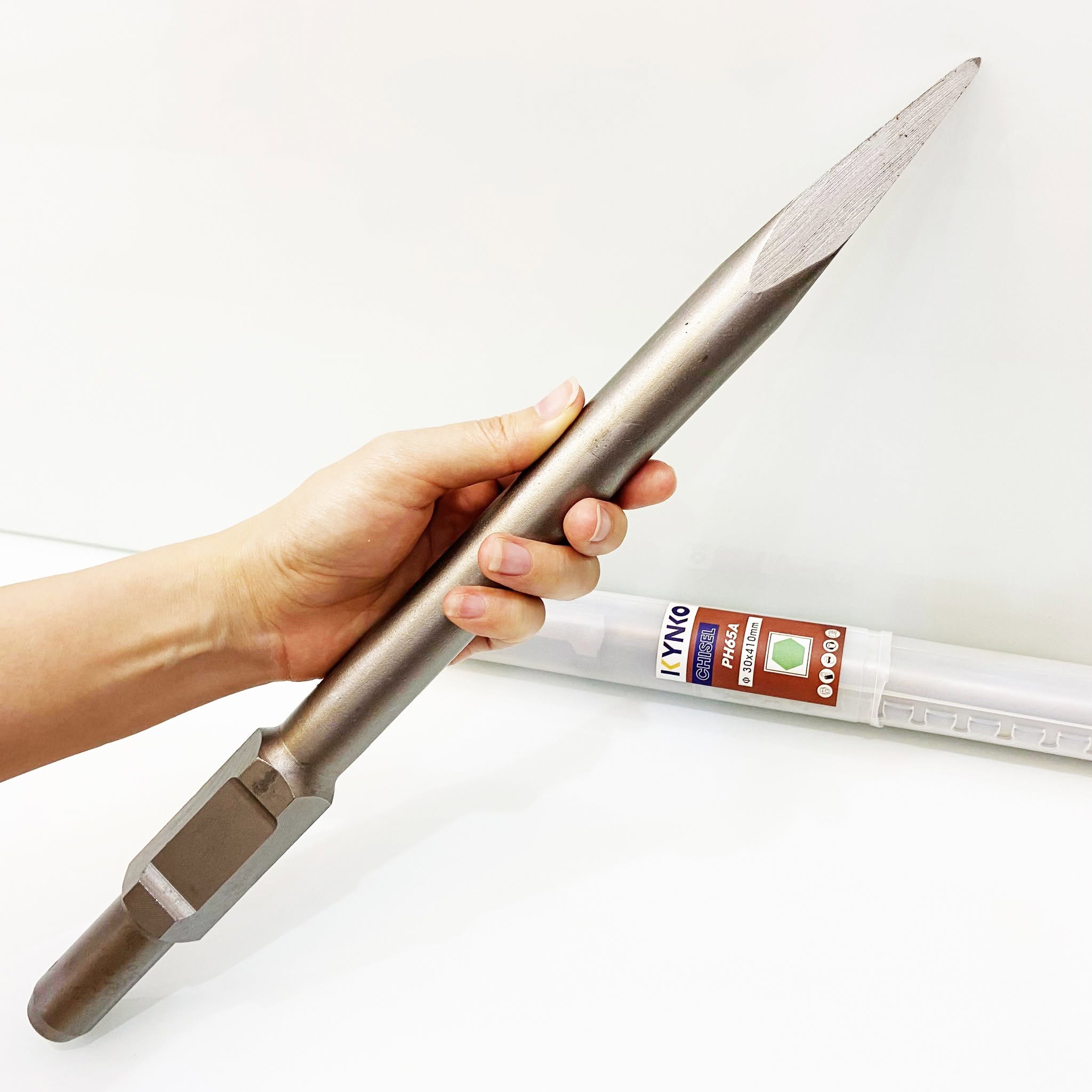

Đầu lục giác (Hex Shank): Chuyên dụng cho phá dỡ cường độ cao

• Đặc tính: Chuôi tiết diện hình lục giác nguyên khối (phổ biến từ 17 mm, 28 mm đến 30 mm), không dùng rãnh trượt như SDS mà dùng then cài hoặc ngàm kẹp cơ khí.

• Ưu điểm: Kết cấu hình học cực kỳ vững chắc, khả năng chịu lực va đập dọc trục và lực vặn xoắn cực lớn mà không bị biến dạng; tương thích với các dòng mũi đục siêu trường, siêu trọng.

• Hạn chế: Máy thường chỉ có một chức năng đục phá (không khoan), thân máy nặng.

• Ứng dụng: Phá sàn dày, đục móng công trình, phá dỡ khối bê tông khối lớn liên tục.

3. Có nên lắp chuyển đổi đầu gài (Adapter)

Không thể lắp trực tiếp giữa các chuẩn khác nhau (SDS Plus không lắp được vào ngàm SDS Max hay ngàm lục giác và ngược lại).

Khuyến cáo về Adapter: Mặc dù trên thị trường có các đầu chuyển đổi (như SDS Max sang SDS Plus), anh em thợ không nên lạm dụng khi đục nặng. Việc dùng máy lực đập lớn đập qua đầu chuyển vào chuôi mũi nhỏ sẽ khiến khớp nối trở thành điểm tập trung ứng suất, dễ gây nứt vỡ phụ kiện và hỏng bộ gài của máy.

4. Cơ chế hoạt động của các loại mũi đục

Hiệu suất phá vỡ phụ thuộc vào nguyên lý phân bổ áp suất. Cùng một lực tác động , diện tích tiếp xúc càng nhỏ thì áp suất phá hủy P tạo ra càng cao.

Mũi đục nhọn: Mũi thuôn nhọn về một điểm, tạo áp suất cực cao tại tâm tiếp xúc. Phù hợp nhất để tạo điểm nứt ban đầu, phá khối bê tông mac cao hoặc đục sâu vào vật liệu đặc.

Mũi đục dẹt: Đầu dạng lưỡi nêm, tạo đường nứt định hướng. Tác dụng chính là chêm bửa các đường nứt đã có, đục theo đường rãnh dây điện nước, tỉa mép góc và phá dỡ tường gạch.

Mũi đục bản rộng: Lưỡi mỏng và bản to, phân tán lực trên bề mặt rộng. Tối ưu cho việc bóc tách gạch lát, cạo lớp vữa trát, màng keo hoặc dọn dẹp mặt sàn hoàn thiện. Tuyệt đối không dùng mũi bản rộng để đâm thẳng vào khối bê tông móng dày vì lực bị phân tán khiến mũi không thể xuyên sâu.

5. Quy tắc chọn chiều dài, chiều rộng và bảo dưỡng mũi

• Chiều dài mũi: Nên chọn chiều dài vừa đủ với độ sâu thi công. Mũi quá dài sẽ làm giảm độ cứng vững uốn, tăng độ rung lắc ngang và gây tiêu hao động năng trước khi lực truyền tới đỉnh đục.

• Tình trạng lưỡi đục: Mũi bị cùn, biến dạng bo tròn sẽ làm tăng diện tích tiếp xúc $S$, giảm áp lực đập. Người dùng phải tì đè ép tay nhiều hơn, khiến máy chịu quá tải nhiệt.

• Bôi trơn chuôi gài: Tra một lượng nhỏ mỡ chuyên dụng (grease) vào rãnh chuôi SDS giúp giảm mài mòn ngàm bi, hạn chế quá nhiệt ma sát. Không tra mỡ quá nhiều vì mỡ thừa sẽ gom bụi bê tông vào buồng gài, tạo thành hợp chất mài mòn phá hỏng đầu máy.

• Xử lý độ rơ: Độ rơ trượt dọc là bắt buộc đối với hệ SDS. Tuy nhiên, nếu mũi có hiện tượng lắc ngang lớn, phát ra tiếng kêu va đập lạ hoặc hay bị tuột mũi, cần kiểm tra và thay thế ngay bi khóa hoặc ống lót đầu gài.

 Lựa chọn đúng thiết bị theo chuỗi này giúp tối ưu hóa công năng, giảm hao mòn máy móc và đảm bảo an toàn tối đa khi vận hành.
