Nguyên Lý Hoạt Động Máy Khoan Rút Lõi Bê Tông Cho Người Mới Bắt Đầu

Bài viết này giúp người thợ mới hiểu từ A–Z: máy khoan rút lõi là gì, cấu tạo, mũi khoan rút lõi hoạt động ra sao, và nguyên lý vận hành theo cách dễ hiểu nhất.

Trong thi công cơ điện, lắp đặt ống xuyên sàn, khoan lấy mẫu kiểm định… khoan rút lõi bê tông là phương án “gọn – chuẩn – ít phá” hơn nhiều so với đục phá truyền thống. Thay vì đập vỡ cả mảng bê tông lớn, máy chỉ tạo ra một lỗ tròn đúng đường kính, bề mặt thành lỗ mịn và ít rung chấn.

1. Máy khoan rút lõi bê tông là gì?

Máy khoan rút lõi bê tông là thiết bị khoan tạo lỗ tròn trên bê tông/đá bằng mũi khoan rút lõi dạng ống (thường gắn hạt kim cương công nghiệp). Khi khoan xong, phần bê tông bên trong ống khoan sẽ được “rút” ra thành lõi (core).

Ứng dụng phổ biến

1. Khoan lỗ xuyên sàn, xuyên tường để đi ống nước, ống điện, ống điều hòa
2. Khoan lỗ lắp bulông neo, đặt ống sleeve
3. Khoan lấy mẫu lõi phục vụ thí nghiệm chất lượng bê tông
4. Khoan trên bê tông cốt thép, bê tông nguyên khối, đá tự nhiên (tùy cấu hình và mũi khoan)

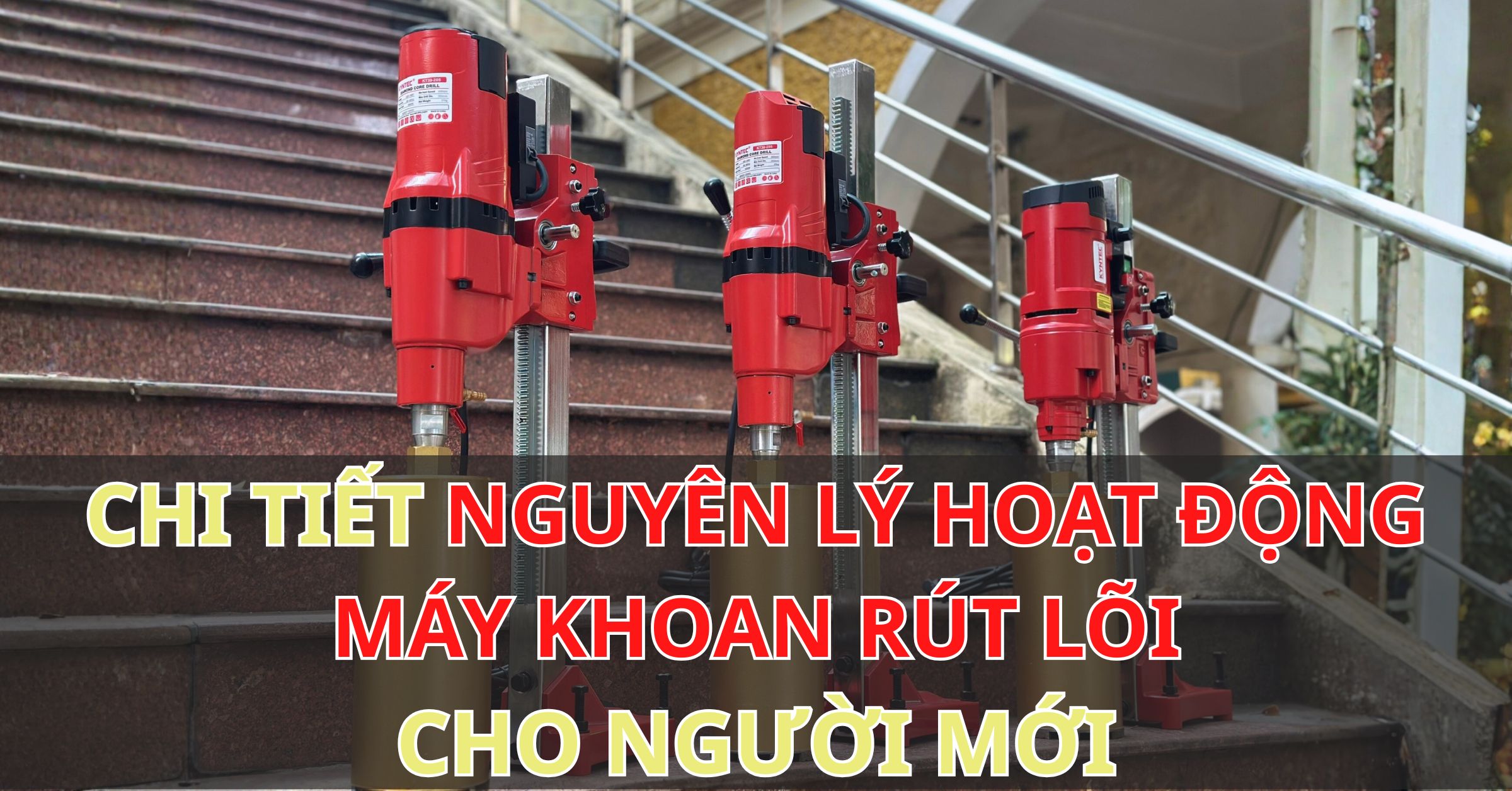

Nguyên lý hoạt động máy khoan rút lõi bê tông cho người mới bắt đầu. Ảnh: Kyntec Việt Nam.

2. “Khoan rút lõi” khác gì khoan búa/khoan đục?

Nhiều người mới hay nhầm máy khoan rút lõi với khoan bê tông búa (hammer drill).

Khoan búa: dùng mũi khoan xoắn + cơ chế “đập” để phá vật liệu, tạo lỗ nhỏ (thường lỗ bắt vít, tắc kê).

Khoan rút lõi bê tông: dùng mũi khoan rút lõi dạng ống + hạt kim cương mài cắt vật liệu theo vòng tròn, tạo lỗ đường kính lớn, thành lỗ mịn, ít nứt vỡ.

Nói ngắn gọn: khoan búa = phá, còn khoan rút lõi = mài cắt có kiểm soát.

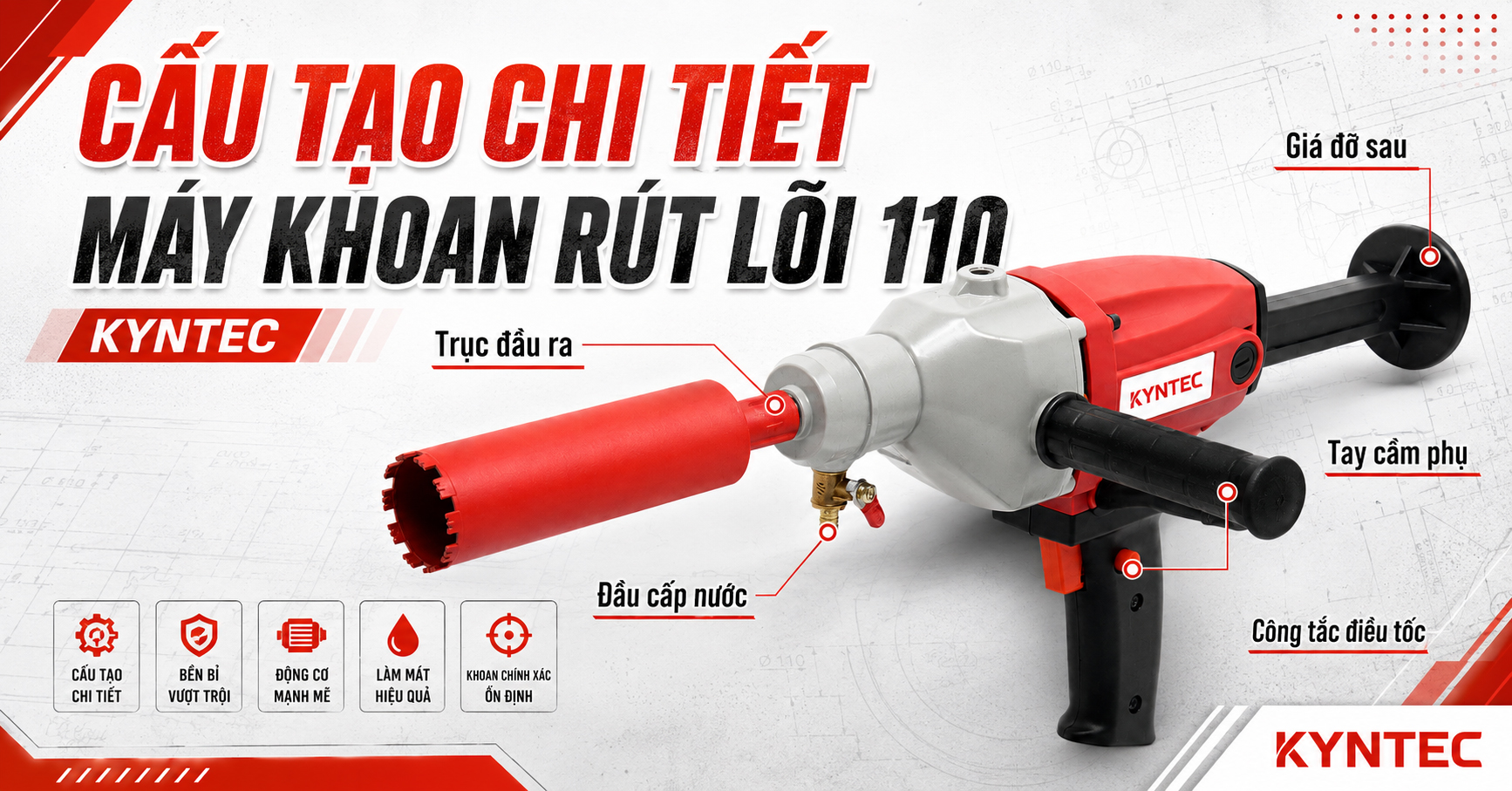

3. Cấu tạo cơ bản của máy khoan rút lõi bê tông

Tùy loại cầm tay hay gắn giá, điện hay thủy lực… nhưng đa số máy khoan rút lõi có các cụm chính sau:

3.1. Động cơ (motor)

Tạo chuyển động quay cho trục khoan.

Có thể là điện 1 pha/3 pha hoặc thủy lực (công trình lớn).

3.2. Hộp số – bánh răng truyền lực

Giảm tốc / tăng mô-men xoắn để khoan đường kính lớn.

Một số máy có nhiều cấp tốc độ để phù hợp từng đường kính mũi khoan.

3.3. Trục khoan và đầu gắn mũi

Là “đầu ra” truyền lực trực tiếp sang mũi khoan rút lõi.

Chuẩn ren phổ biến tùy hãng/máy (khi mua mũi cần khớp đúng chuẩn).

3.4. Ly hợp an toàn / chống quá tải

Giảm nguy cơ giật tay, kẹt mũi, bảo vệ motor khi gặp cốt thép hoặc kẹt lõi.

3.5. Thân máy + tay quay cấp tiến

Điều khiển lực ép xuống (hoặc ngang) để mũi khoan “ăn” đều.

Với máy gắn giá, tay quay giúp tiến mũi ổn định và thẳng lỗ.

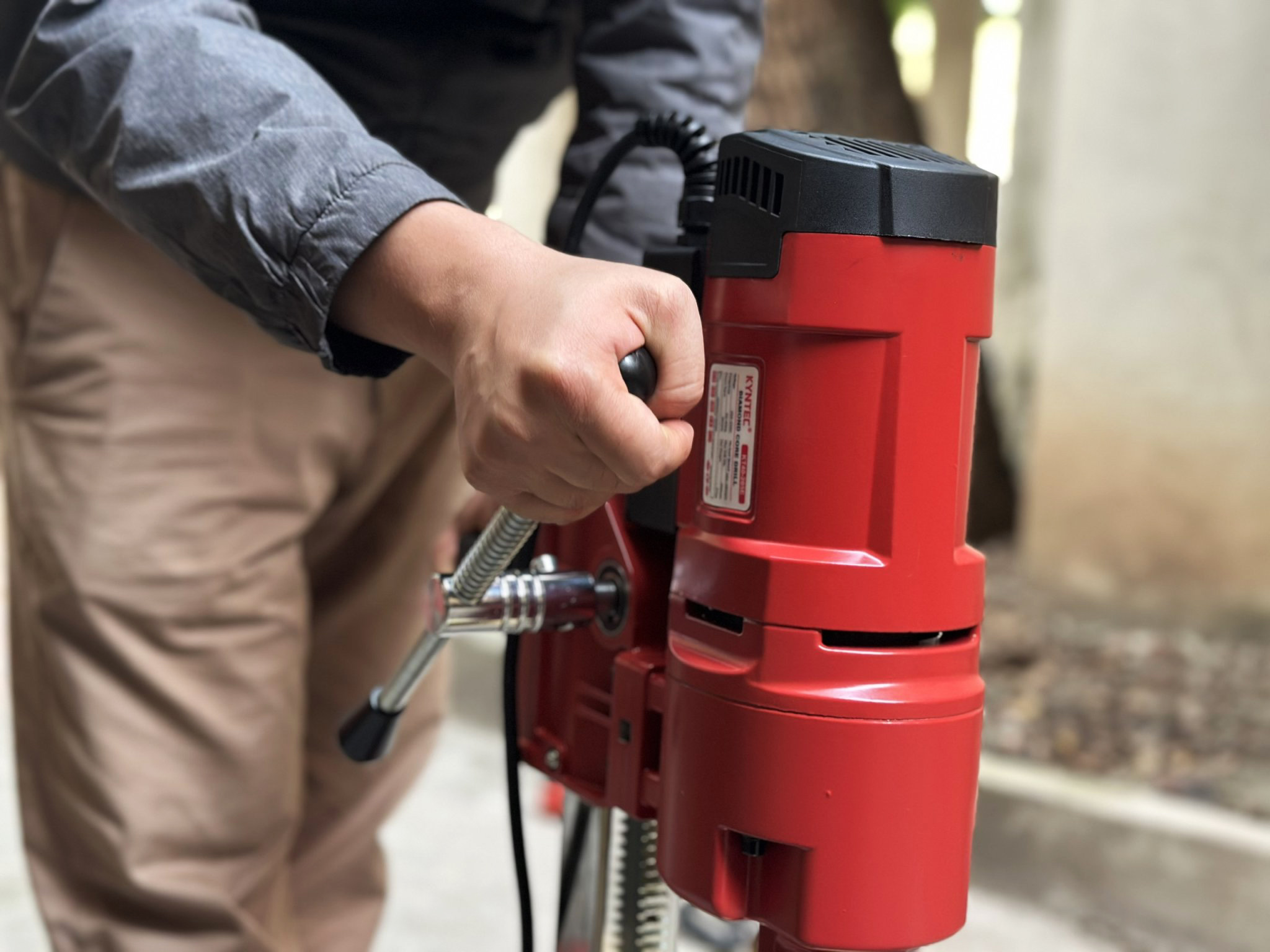

Tay quay trên máy khoan rút lõi Kyntec. Ảnh: Kyntec Việt Nam.

3.6. Chân đế / giá khoan (stand/base)

Giữ máy chắc chắn, đúng phương, hạn chế rung.

Cố định bằng bu lông nở/neo hoặc đế hút chân không (tùy bề mặt và vị trí thi công).

3.7. Hệ thống cấp nước (đối với khoan ướt)

Van nước, khớp cấp nước, ống dẫn.

Nước giúp làm mát mũi, giảm bụi, cuốn bùn khoan ra ngoài.

4. Cấu tạo và vai trò của mũi khoan rút lõi

Mũi khoan rút lõi thường gồm:

1. Thân ống thép: định hình đường kính lỗ và chứa lõi.
2. Đầu cắt gắn hạt kim cương (diamond segments): phần trực tiếp mài/cắt bê tông.
3. Đuôi ren/đầu nối: để lắp vào trục máy.

Điểm quan trọng: mũi khoan rút lõi không “cắt sắc như dao”, mà mài vật liệu bằng hạt kim cương công nghiệp. Vì vậy, mũi cần:

Đúng loại liên kết (bond) cho vật liệu (bê tông mềm/cứng, có/không cốt thép)

Làm mát tốt (nhất là khoan ướt)

Lực ép và tốc độ phù hợp để hạt kim cương tự “lộ” và làm việc hiệu quả.

Dàn máy khoan rút lõi bê tông đa dạng nhiều lựa chọn tùy theo nhu cầu. Ảnh: Kyntec Việt Nam.

5. Nguyên lý hoạt động của máy khoan rút lõi bê tông

Bạn có thể hình dung quá trình như sau:

Bước 1: Motor tạo chuyển động quay

Khi cấp điện (hoặc áp thủy lực), động cơ quay → truyền qua hộp số → tới trục khoan.

Bước 2: Trục khoan làm mũi khoan rút lõi quay ổn định

Mũi khoan quay theo trục, tạo ra vòng ma sát liên tục lên bề mặt bê tông.

Bước 3: Hạt kim cương mài vật liệu theo chu vi lỗ

Các hạt kim cương ở đầu mũi sẽ:

Mài lớp xi măng + cốt liệu theo vòng tròn

Tạo rãnh cắt dạng “ống”, để lại lõi bê tông ở giữa

Bước 4: Nước (hoặc khí) làm mát và đẩy bùn khoan ra ngoài

Với khoan ướt, nước có 3 nhiệm vụ:

Làm mát đầu mũi khoan

Giảm bụi và giảm mài mòn nhiệt

Tạo dòng bùn khoan (slurry) kéo mạt bê tông ra ngoài, tránh kẹt mũi

Bước 5: Hoàn thành lỗ và rút lõi

Khi đạt chiều sâu yêu cầu, bạn dừng máy và lấy lõi ra (tùy đường kính/chiều sâu có thể tách lõi theo đoạn).

Tóm lại: nguyên lý cốt lõi của khoan rút lõi bê tông là quay + mài bằng kim cương + cấp tiến ổn định + làm mát/thoát bùn hiệu quả.

6. Khoan ướt và khoan khô: chọn kiểu nào?

6.1. Khoan ướt (phổ biến nhất)

Ưu điểm

1. Mũi bền hơn do mát
2. Ít bụi, khoan “êm” hơn
3. Hiệu suất cao khi khoan bê tông cốt thép

Lưu ý

1. Cần kiểm soát nước chảy, thu gom bùn khoan
2. Khu vực điện phải có bảo vệ an toàn (thiết bị chống giật, dây/ổ cắm đạt chuẩn)

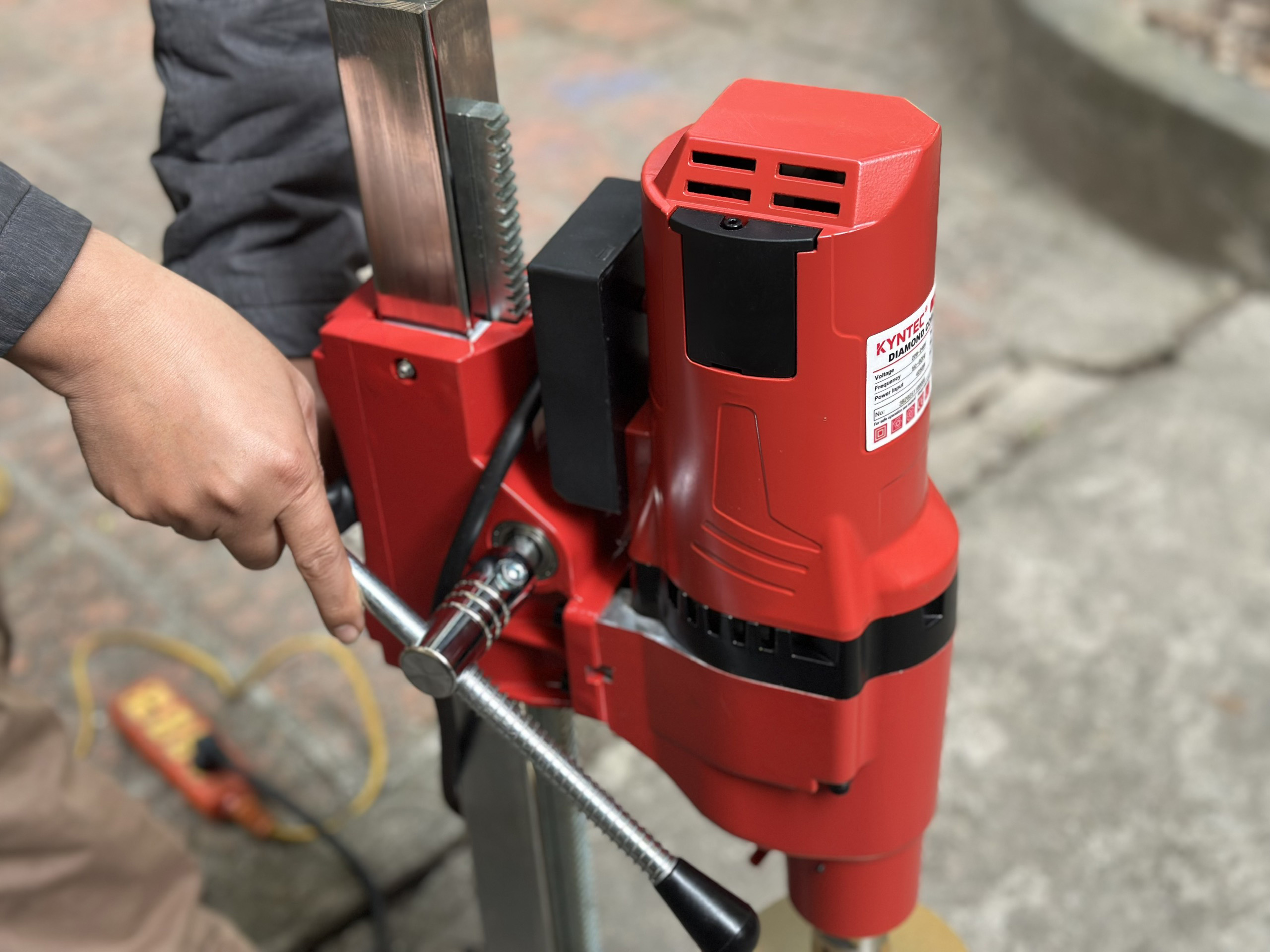

Máy khoan rút lõi bê tông sử dụng mũi khoan rút lõi ướt. Ảnh: Kyntec Việt Nam.

6.2. Khoan khô (ít dùng hơn với bê tông cốt thép)

Ưu điểm

1. Phù hợp nơi hạn chế nước (một số tình huống đặc biệt)
2. Không tạo bùn

Lưu ý

1. Bụi nhiều, cần hút bụi công nghiệp chuyên dụng
2. Nhiệt cao hơn, dễ làm “chai” mũi nếu thao tác sai

7. Những nguyên tắc an toàn quan trọng khi sử dụng máy khoan rút lõi

Vì đây là thiết bị công suất lớn, bạn nên coi “an toàn” là bước bắt buộc:

1. Cố định chân đế chắc chắn (neo/bu lông đúng kỹ thuật). Nếu chân đế lắc, lỗ khoan dễ lệch và nguy hiểm.
2. Không dùng đế hút chân không cho vị trí rủi ro cao (đặc biệt khi bề mặt không đảm bảo độ kín/độ phẳng hoặc điều kiện thi công không phù hợp).
3. Kiểm tra khu vực khoan: tránh khoan trúng đường điện/ống âm tường; đánh dấu tâm lỗ rõ ràng.
4. Dùng PPE đầy đủ: kính, găng, giày, bịt tai; khoan khô cần khẩu trang/bộ lọc bụi chuẩn.
5. Không ép lực quá mức: lực ép sai làm kẹt mũi, nóng mũi, giảm tuổi thọ máy và mũi khoan.
6. Duy trì làm mát hợp lý khi khoan ướt: đủ để mát và cuốn bùn, không “xả tràn” gây khó kiểm soát thi công.

Nguyên lý hoạt động an toàn máy khoan rút lõi bê tông. Ảnh: Kyntec Việt Nam.

8. Lỗi thường gặp của người mới khoan rút lõi và cách hiểu đúng

1. Khoan chậm, ì máy: thường do lực ép chưa đúng, mũi không phù hợp vật liệu, hoặc bùn khoan thoát kém.
2. Mũi bị “chai” (lì, trơn, khoan không ăn): hay gặp khi khoan vật liệu cứng với mũi liên kết quá “cứng”, hoặc làm mát không hợp lý. Cần xử lý đúng cách để hạt kim cương “mở” lại.
3. Lỗ khoan bị lệch tâm: do cố định chân đế chưa chắc, thao tác cấp tiến không đều, hoặc bắt đầu khoan không đúng kỹ thuật.
4. Kẹt lõi/kẹt mũi: thường do thoát bùn kém, khoan quá sâu liên tục mà không “nhả” bùn, hoặc gặp cốt thép làm kẹt.

9. Kết luận

Hiểu đúng nguyên lý sẽ giúp bạn dùng máy hiệu quả hơn và tiết kiệm chi phí consumable. Về bản chất, máy khoan rút lõi bê tông hoạt động dựa trên động cơ tạo chuyển động quay, truyền lực qua hộp số tới trục, làm mũi khoan rút lõi mài vật liệu theo chu vi lỗ; đồng thời (đa số trường hợp) dùng nước để làm mát và đưa mạt khoan ra ngoài.

Nếu bạn cần tư vấn chọn máy, chọn mũi khoan rút lõi theo đường kính – vật liệu – mục đích thi công, bạn có thể dùng bài viết này làm “nền”, rồi xây checklist lựa chọn thiết bị cho từng công trình trên website Kyntec.
